裝配式BKT樓地面保溫隔聲供暖系統

設置在樓板上側，自下而上由粘結調平砂漿、BKT隔聲保溫預制板（Ⅰ、Ⅲ、Ⅴ型用于非供暖地面，Ⅱ、Ⅳ、Ⅵ型用于熱水輻射供暖地面）、裝飾面層構成，側面與墻體之間設有豎向隔聲片，起保溫、隔聲和裝飾作用的樓地面構造系統，簡稱裝配式BKT隔聲保溫系統。以下介紹為供暖系統。

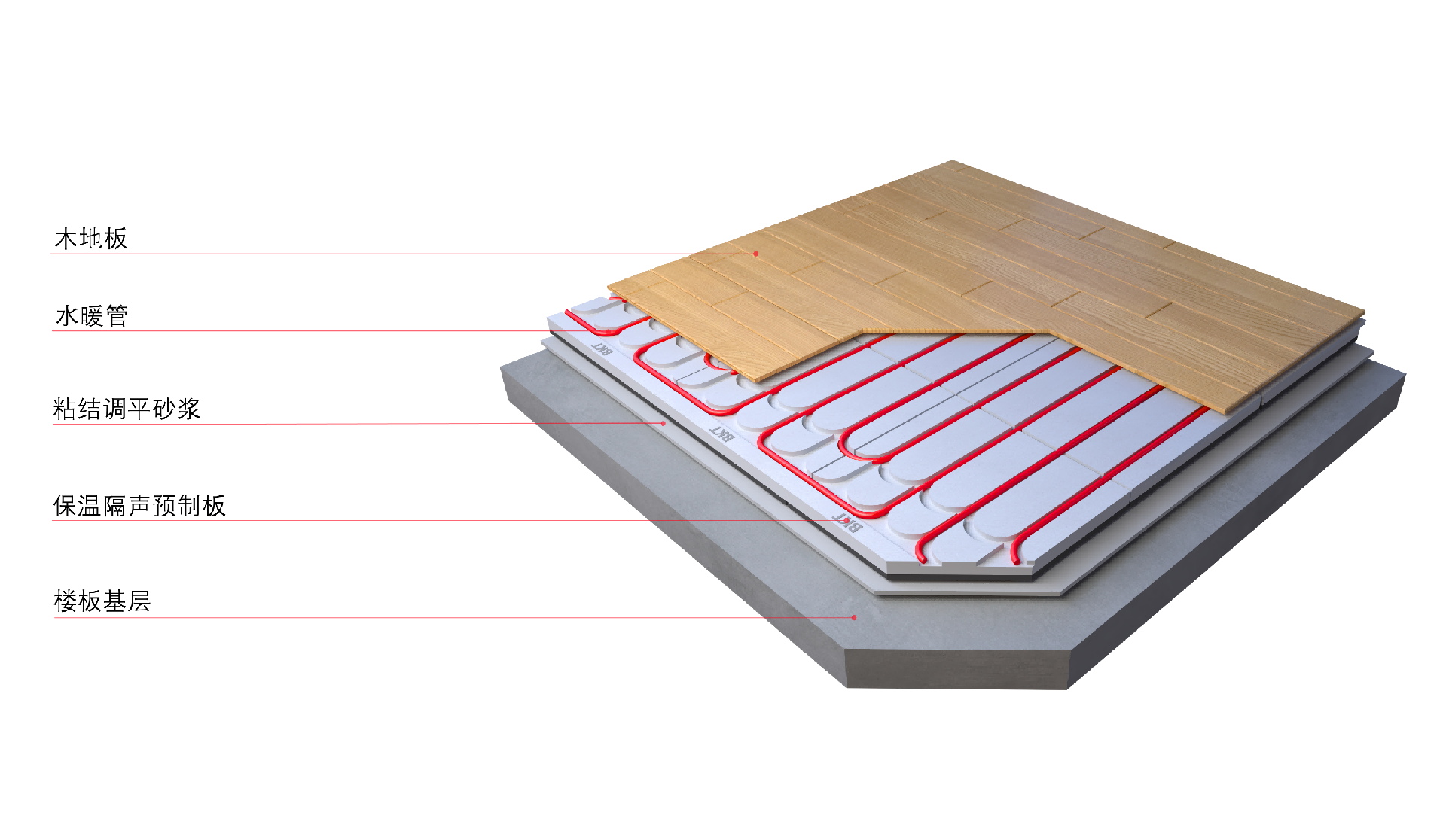

1、木地板飾面熱水輻射供暖BKT預制板樓地面保溫隔聲系統采用Ⅱ、Ⅳ、Ⅵ型BKT保溫隔聲預制板（點擊查看），其系統構造見下圖。

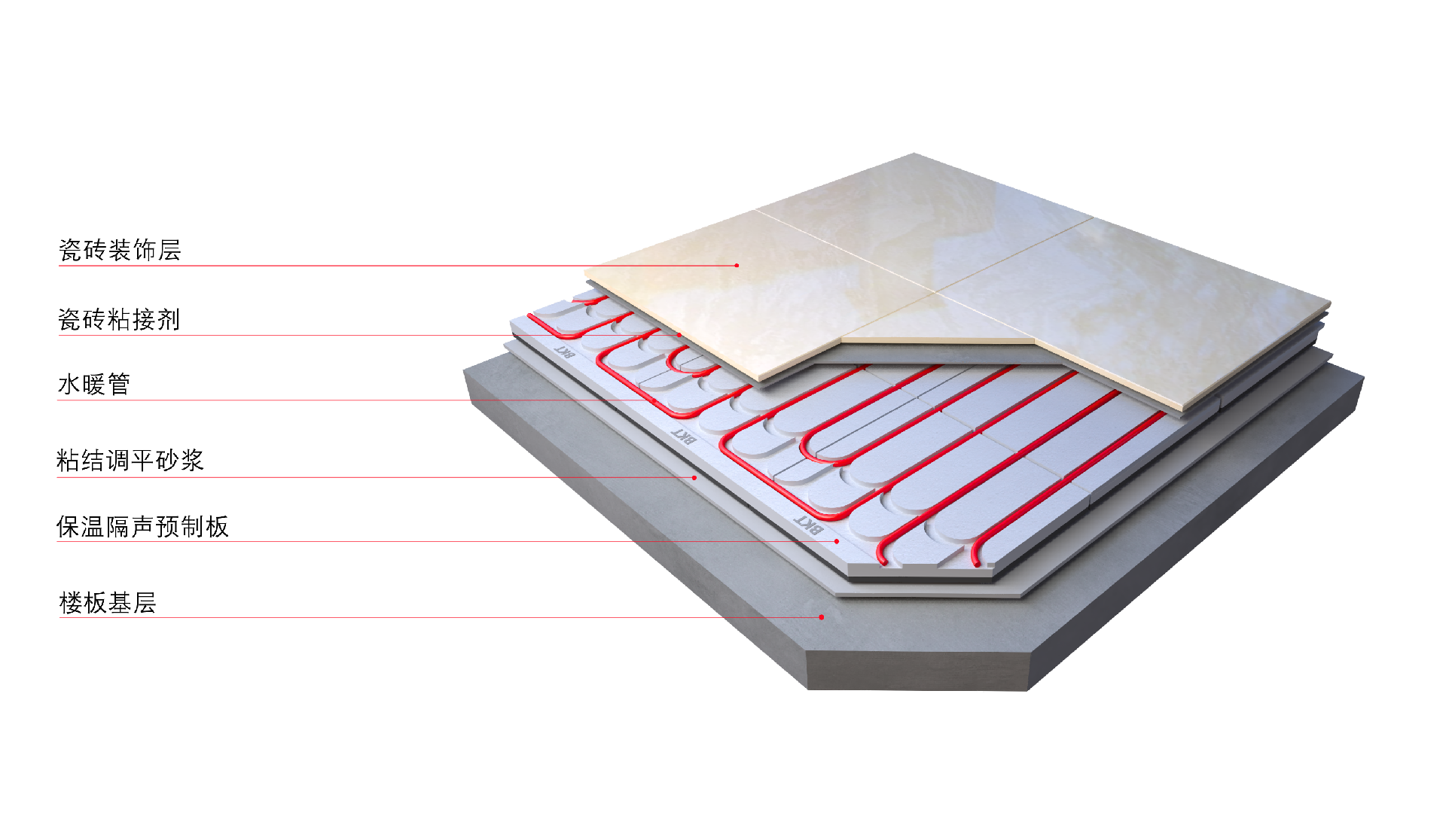

2、地磚飾面熱水輻射供暖BKT預制板樓地面保溫隔聲系統采用Ⅱ、Ⅳ、Ⅵ型BKT保溫隔聲預制板和薄貼地磚或瓷磚干法鋪設，其系統構造見下圖。

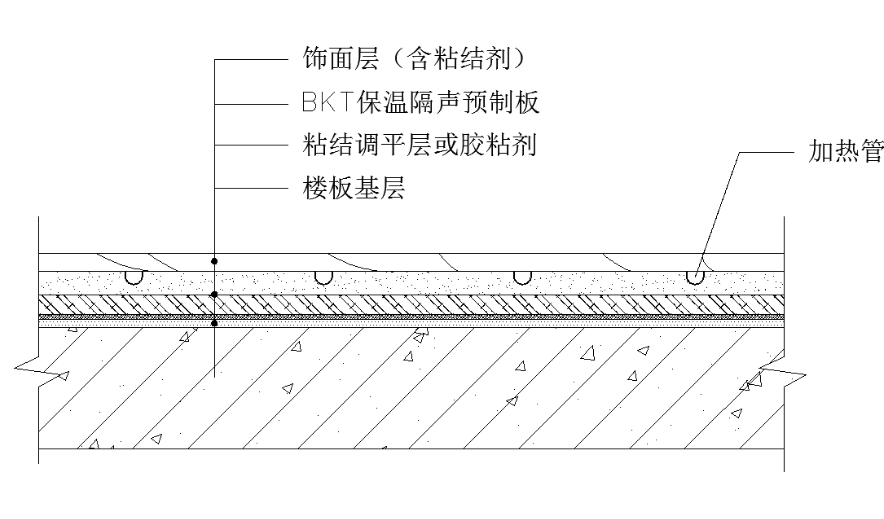

供暖地面系統構造圖

系統優勢

1、裝配式BKT樓地面保溫隔聲系統采用工廠化生產，使用優質材料，創新性地將保溫隔聲芯層與混凝土面層結合起來，該技術對傳統的樓板浮筑保溫做法進行了有效改善，實現了保溫、隔聲、減震一體。

2、標準化生產、規范化施工，現場安裝精度高，有效減少了施工過程中的質量問題，構件質量穩定，還可以有效有效解決傳統樓地面施工中常見的裂縫、空鼓、滲漏等問題，提高了樓地面的整體性能，延長了使用壽命。

3、相較于傳統浮筑樓板繁瑣的施工方式，裝配式樓地面系統采用模塊化設計，工廠化生產、現場組裝，施工過程簡單，無需等候找平層和保護層的混凝土養護，高效作業，縮短施工周期，提高效率，大幅降低了勞動力成本和施工過程中材料的浪費。

4、裝配式BKT保溫隔聲地暖系統厚度小，可以節省層高，減輕樓板荷載，增加房間有效使用面積。BKT預制板的砂漿面層使用水泥、輕集料、增強鋼絲網片、添加劑等材料制成，無需水泥混凝土回填，質量輕，強度大，有效降低了建筑物的負荷。

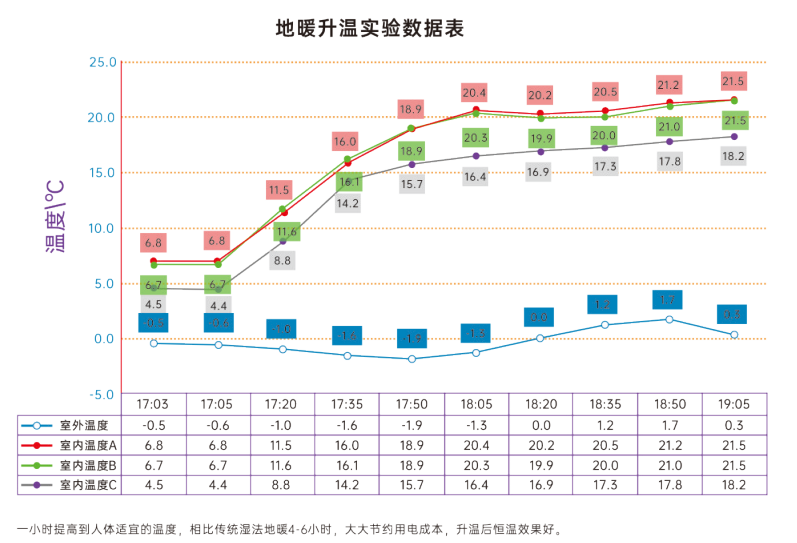

5、裝配式BKT樓地面保溫隔聲系統中的采暖模塊發熱水管靠近裝飾面層，升溫快，散熱均勻。100平方米住宅每月能降低500元左右的天然氣費用，可降低應用能耗，減少能源的浪費。

6、減振隔聲、減弱撞擊聲：Ⅱ型BKT保溫隔聲預制板的保溫隔聲芯層采用高強度的石墨擠塑板復合交聯聚乙烯減振隔聲墊，保溫、隔聲性能優越，系統撞擊聲壓級小于65分貝、空氣聲隔聲大于45分貝，有效的解決了建筑樓板噪聲問題。

7、裝配式預制材料使用環保材料，不產生有害物質，更注重能源與材料的高效利用，干法施工，有效減少了碳排放，助力綠色建筑事業的發展，促進城市可持續發展。

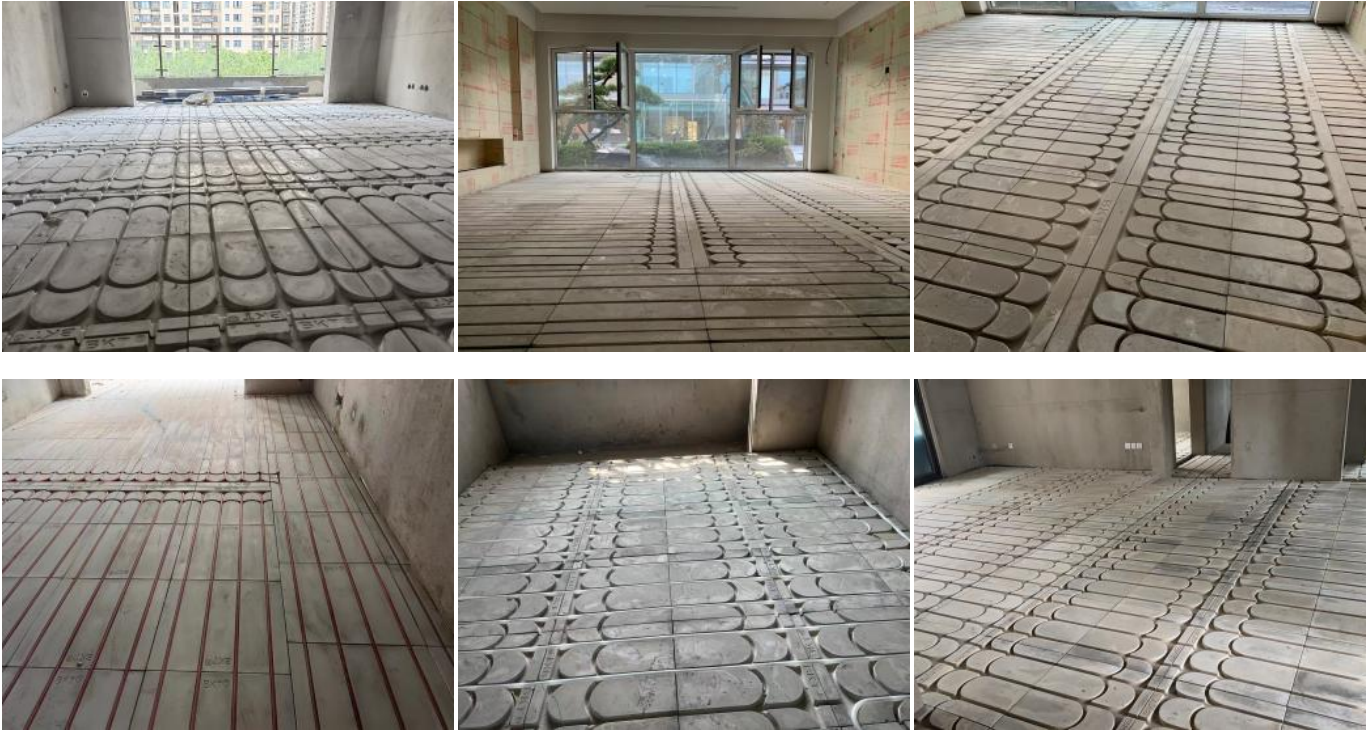

施工照片
